[Montaggio] Il mio Armor 6000 a raffreddamento liqudo.

[Padellino]

Come avevo già anticipato nell'altro post mi sono dedicato al raffreddamento a liquido per la prima volta, ed ecco i risultati.

Componenti utilizzati:
Case Thermaltake Armor+ VH6000
Waterblock CPU Ybris A.C.S.
Waterblock GPU Ybris K7
Radiatore Aircube X2 240
2 Ventole da 120mm Coolink swift
Vaschetta Bay trap
Pompa Swiftech MCP655 12 VDC
Set di dissipatori passivi Heatsink ZM-RHS1 in alluminio per VGA RAM
Tubo criystal da 17/12mm

Per il controllo ventole e rilevazione temperature interne/esterne ho montato un Thermaltake Ardcano 13.

Radiatore
Primo problema da affrontare è stato il posizionamento del radiatore biventola all'interno del case.
Escludendo a priori un posizionamento esterno (scelta personale e di spazio ), le soluzioni erano 2, o metterlo sul fondo del case oppure nella parte superiore.
Studiando la struttura interna dell' Armor+ ho preferito montarlo nella parte superiore così da non dover sacrificare il box dei dischi fissi e per non intralcare coi tubi gli slot PCI della mobo.
L'Armor+, nella parte superiore ha per 2/3 della lunghezza una grata e nell'ultimo terzo uno sportello scorrevole con dentro un casettino (xchè predisposto per il montaggio del kit a liquido della Thermaltake). Ho smontato il cassettino così da lasciare uno spazio vuoto per una delle 2 ventole del radiatore. Successivamente ho fissato il radiatore con 4 viti a 2 staffe forate
già presenti. Una ventola è stata montata sopra il raditore in aspirazione, l'altra sotto in spinta.
Lo sportellino scorrevole si può utilizzare senza problemi xchè non va a toccare la ventola e quando si spegne il PC si può chiudere per non fare entrare la polvere.
Così montato il radiatore occupa solo uno slot dei 7 disponibili nel case.
Successivamente ho collegato le 2 ventole all' ardcano 13 così da poterne regolare la velocità.

Ecco il risultato:





Montaggio waterblock

I waterblock li ho montati senza problemi, ripulito CPU e GPU e rimesso la pasta termoconduttiva, ho proceduto alla fissaggio dei waterblock e dei dissipatori passivi sulle ram della scheda video.







Vaschetta, pompa e collegamento tubi.
Inserita la Bay Trap nello slot e prese le misure giuste per la lunghezza dei tubi (xchè per riempirla bisogna estrarla di qualche centimetro).
Per la pompa ho dovuto sacrficare uno dei 2 porta HD sul fondo, ma niente problema, nell' Armor ce ne sono 7
La pompa l'ho girata apposta in questa posizione (vedi foto sotto) così da avere facile accesso al regolatore dei giri.
Il percorso l'ho fatto così: Vaschetta - pompa - radiatore WB CPU- WB GPU - vaschetta.





Riempimento e messa in funzione

Riempito l'impianto di additivo e acqua distillata e preso gli accorgimenti per eliminare tutte le bolle d'aria all'interno dei tubi, pompa, radiatore e vaschetta.
Montato il pannello laterale.



Ed eccolo pronto e funzionante!

[Malachia]

complimenti davvero un ottimo lavoro!

[TAITA]

Bellissimo . la ventoloooonaaaaaaaaaaaaaaaaaaaaa la voglio anche iooooo si può trovare separata?
PS complimenti per l'ottimo lavoro che hai fatto. Io stò aspettando da un mese le staffe per adattare il K5S alle schede video e poi mettere tutto a liquido
PS Aggiungi i dissipatori per l'alimentazione (mosfet scheda video) credo siano i + caldi

[Padellino]

Per la ventola non saprei, prova a vedere nel sito della Thermaltake.
Per l'alimentazione della SV dici che è importante metterci un dissipatore?

[TAITA]

Originariamente inviato da Padellino

Per la ventola non saprei, prova a vedere nel sito della Thermaltake.
Per l'alimentazione della SV dici che è importante metterci un dissipatore?

per la 8800 GT non saprei ma credo sia il punto + caldo da raffreddare io sulle mie 8800 gts li ho messi e scaldano parecchio

[Pulcifero]

Originariamente inviato da Padellino

Per la ventola non saprei, prova a vedere nel sito della Thermaltake.
Per l'alimentazione della SV dici che è importante metterci un dissipatore?

Se hai il tower io ho un pannello per armor/kandalf

[RedWolfwere]

ben fatto!
la ventola in alto è possibile nasconderla oppure resta a vista?

[Alex Ta]

E BRAVO Padellino ! .. un montaggio perfetto e curato , buona disposizione dei componenti, ottimo anche l'accostamento dei colori.
Questo topic fila dritto nella sezione "Best of Tuner" ... una integrazione perfetta.

[.p4nzer]

Splendida... !

[Padellino]

Originariamente inviato da RedWolfwere

ben fatto!
la ventola in alto è possibile nasconderla oppure resta a vista?

La ventola in alto la nascondo a PC spento con lo sportello superiore scorrevole.
Non ho avuto molto tempo ma se uno vuole può installarci comunque una grata o qualcosa di simile artigianalmente.

Grazie dei complimenti, ma ora ho un dubbio da niubbo :
L'impianto l'ho realizzato in previsione di un upgrade futuro della mobo e del processore, quindi ora ho dei componenti che non avrebbero avuto bisogno di questo tipo di raffreddamento.
Ma il mio dubbio è questo........come faccio a spaere se l'impianto funziona a dovere?
Nel senso che non ho dei rieferimenti per dire se il processore è raffreddato bene.

Il PC è composto da:
Processore Athlon 64 X2 dual core 3800+
Mobo Asus A8n32 sli deluxe
Ram 2 bancali da 1gb Kingstom
SV XFX8800 GT XT 512mb

Le ventole del radiatore le sto facendo viaggiare al minimo dei giri.
La pompa è regolata quasi al minimo.

I dati rilevati sono questi, dopo qualche ora di gioco (World of Warcraft):
Temperatura ambiente: 19/20°c
Temperatura aria in entrata dentro il case 23,3°c
Temperatura aria in uscita dentro il case 26,33°c

Temperatura CPU: 41°c
Temperatura Chipset: 39°c
La scheda video non ho ancora istallato il programma per controllarla.

Dalla vostra esperienza vanno bene? Dovrebbero essere migliori?

[RedWolfwere]

a mio avviso sono ottimi numeri se indicano le temperature in stress.
Dovresti darci le temp in idle e stress più la temperatura acqua nelle medesime condizioni

[Padellino]

Originariamente inviato da RedWolfwere

a mio avviso sono ottimi numeri se indicano le temperature in stress.
Dovresti darci le temp in idle e stress più la temperatura acqua nelle medesime condizioni

WOW non è un gioco "pesante" forse non arriva davvero ad essere sotto stress, faccio delle prove con Word in Conflict e vediamo cosa succede.
Ho installato Rivatuner e la GPU in idle mi segna 38°c.
Finito le prove vi aggiorno

[Padellino]

Giocato un paio d'ore a World in Conflict:

Temperature massime rilevate:

CPU 44°c
Chipset 40°c
GPU 45°c

Purtroppo non ho messo sensori per misurare la temperatura dell'acqua.

[Alex Ta]

Con quelle temperature stai tranquillo , l'impianto è ben bilanciato .

[Padellino]

Originariamente inviato da Alex Ta

Con quelle temperature stai tranquillo , l'impianto è ben bilanciato .

Grazie della risposta................il prossimo step sarà il rinnovo di mobo, CPU (vorrei cambiare con intel) e ram.
Sto aspettando che esca qualcosa di nuovo.

[Cipo]

bello!

[F.O.G.N.A.]

Bella integrazione, complimenti

[ENGINE]

Padellino mi fai per favore una foto del frontale del tuo case che devo vedere la bay
montata in un case che non sia uno di quelli che usa TecnoFront ?

[Padellino]

Originariamente inviato da ENGINE

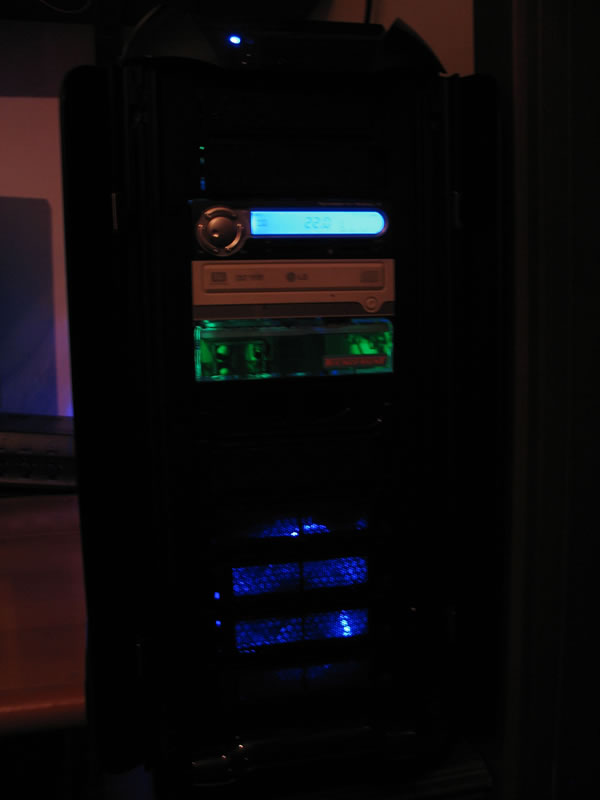

Padellino mi fai per favore una foto del frontale del tuo case che devo vedere la bay
montata in un case che non sia uno di quelli che usa TecnoFront ?

Ora sono al lavoro, stasera vedo di farne una e te la posto.

[Padellino]
