Il mio fido mulettuzzo

[Makkio]

hola a tutti

gia che sono registrato da un pò (anzi anche piu che un pò ) ho deciso di mostrarvi il mio fidatissimo nonchè vecchissimo Pc, moddato ma non ancora terminato, perchè ogni tanto lo smonto e cambio qualche particolare

Il pc è questo qua:
-Case in alluminio, non ricordo se ha un nome preciso. E' un tipo che andava molto nei pc preassemblati, 6 o 7 anni fa...
-Cpu Amd Athlon XP 2800+, barton sbloccato. Lo tengo a frequenze di 220X10 o 230X10 a seconda di come mi alzo la mattina
-Dissipatore Thermaltake Silent boost
-Scheda madre Asus A7N8X-X, con bios 1010XMOD2 (prima di lei, MSI KT4AV e DFI LanParty NF2-ultra-B, una venduta l'altra defunta)
-Ram 2X512 G.skill F1-GBLE PC4400 (chip TCCD )
-Scheda video ATI Radeon 9700pro 128mb con dissipatore Zalman VF700 in alluminio
-Hard disk maxtor 80gb e samsung 40gb
-scheda audio Creative sb 5.1 digital
-controller fast SCSI AHA-2940
-PSU "rose gold" 550w teorici (una cagata pazzesca )

Il tutto gestito da ubuntu 9.1

E ora passiamo alle modifiche eseguite, che vedete pure in foto...

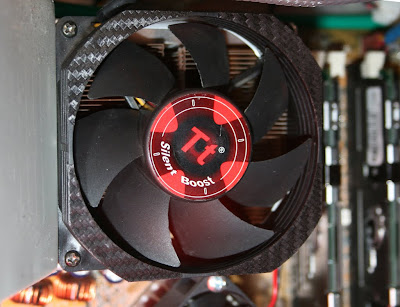

dissipatore lappato e ventola wrappata con pellicola carbon.

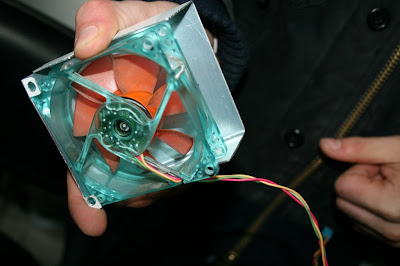

inserita ventola da 9000rpm su dissipatore northbridge e dissipatore passivo su southbridge.
Alimentatore reso modulare, tramite l'inserimento di una morsettiera sul retro del case, e cavi inguainati e incanalati lungo il case.
Per quanto riguarda il case, oltre a realizzare la finestra, ho praticato le aperture frontali e ho creato l'alloggiamento per una ventola 12X12. Inoltre ho ruotato di 90° il porta hard disk e sostituito il portafloppy. Poi ho messo un convogliatore dietro e messo un'altra ventola da 92 con relativa paratia sul top case, che si occupa pure di raffreddare il router che c'è poggiato su.
Tutto è regolato da un piccolo rehobus scythe kaze q.
Prossimo post sarà per le foto

[bludragon]

sono curioso

[Makkio]

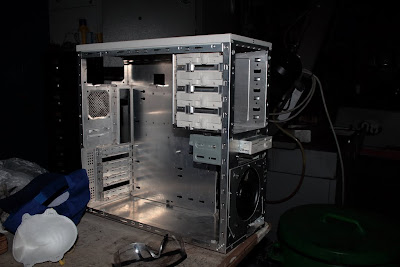

modifiche al case


supporto hdd


convogliatore

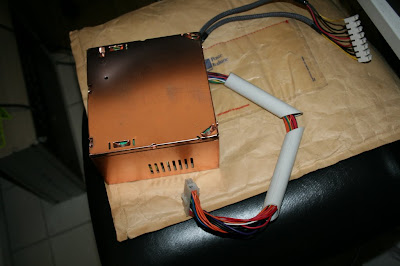

fase di modifica alimentatore


dissipatore

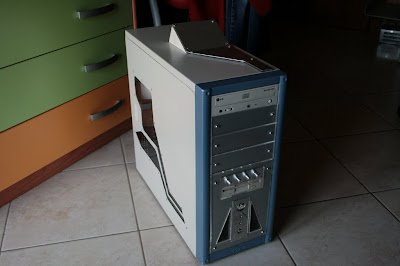

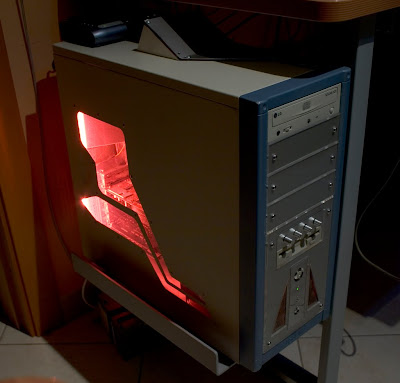

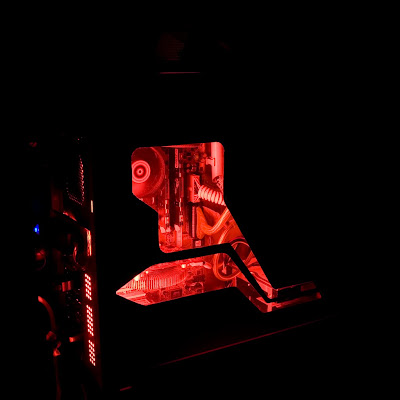

un po di viste generali






prossimamente faccio qualche altra foto di dettaglio, specialmente dell'interno del case...cosi vi faccio vedere come ho sleevato il connettore a 20 pin...XD

Veramente un bel lavoro!
Mi piace tantissimo la finestra e trovo l'illuminazione molto indovinata.
Soprattutto quando l'hardware è un po' datato e quindi poco curato nei colori, un punto di luce colorato uniforma molto l'interno del case.
Hai usato un neon o una led strip?

[Andryu92]

Carino , però una verniciatina ci starebbe tutta , il vecchio color bianco panna non si può vedere.
Colore a parte molto interessante , sono curioso più che altro dell'alimentatore , cioè lo hai reso modulare con i morsettoni da elettricista? o almeno così mi pare di veder nella foto ..... beh attendo le altre che posterai curioso di vedere che hai combinato .

[Makkio]

è un neon, un vecchio neon della acmecom che avevo a casa.

poi vi faccio pure vedere come sta con il neon blu, anche se secondo me, con quel tipo di finestra quello rosso sta meglio...

@andryu: si, come ho scritto veramente non è ancora un pc terminato...non l'ho verniciato principalmente perche non ho ancora trovato un colore che mi piaccia, il nero ci sta davvero male e stavo pensando se farlo bianco lucido, oppure azzurro come il frontale...o color alluminio....bho!

[DrOmBo]

...gran bel muletto Makkio e grazie ancora per i bios moddati per la A7N8X-X

[RedWolfwere]

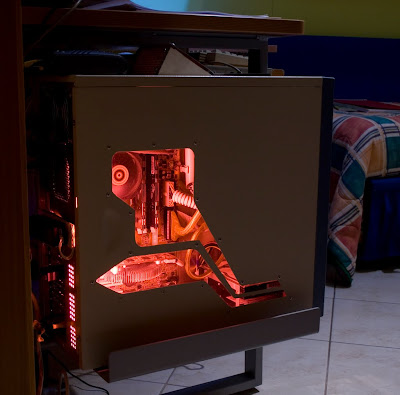

La finestra e' veramente stupenda!

[Makkio]

grazie redwolfere...ancora non è rifinita bene, perchè devo prima comprare i rivetti nuovi, smontarla e rimontarla. devo anche togliere delle macchie di colla dal plexy (anzi, dal policarbonato).

@drombo...figurati...resto in attesa di sapere come ti ci trovi con quei bios!

ora peraltro mi stava venendo un'ideuzza da effettuare con la pellicola carbon look...

[Makkio]

ecco qualche altra foto:

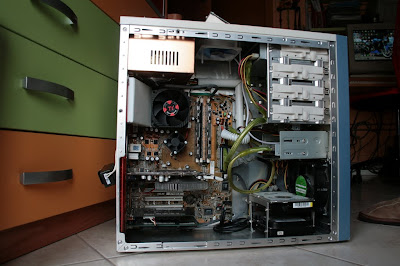

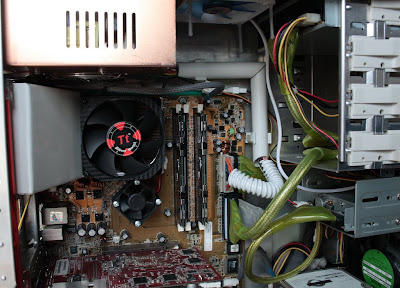

interno del case:

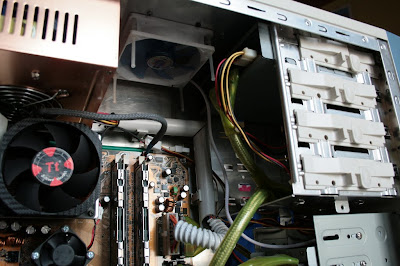

il convogliatore bianco (che al 99% cambierà colore) serve a tirar via l'aria calda dalle alette del dissipatore, senza rubare aria un po piu fresca alla ventola del dissipatore stesso. In alto sul tetto del case si vede la ventola xencore da 92 e sulla parte bassa dell'alimentatore invece, notate l'infelicissima posizione della ventola dello stesso (alimentatore pessimo...)


si vede la canalina bianca che scorre in alto a destra. Li dentro ho infilato il cavo a 20 pin, fissandola al case con le apposite graffette di supporto. la parte terminale l'ho infilata nella guaina flessibile per fargli fare la curva, però devo ancora giuntare le due porzioni e decidere il colore del tutto (dipendente dal resto del case) Ovviamente è tutto materiale di recupero da impianti elettrici industriali dismessi

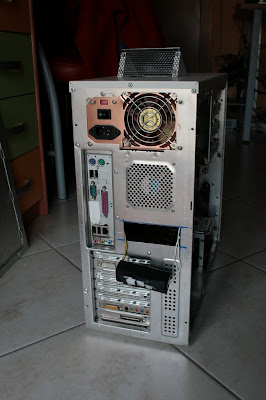

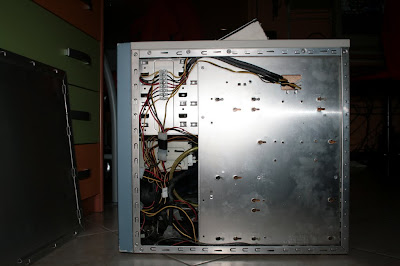

Questo è il retro del pc. C'è un pò di caos perche ci sono nascosti tutti i cablaggi, e parte degli stessi non sono nemmeno stati sleevati. in piu ci sono i cavetti del fanbus.

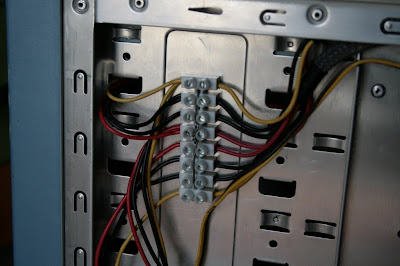

Come qualcuno aveva giustamente notato, l'alimentatore l'ho modularizzato con i mammuth, metodo semplice ed affidabile. quando una linea non serve semplicemente si svita, se si vuole aggiungere un'altra linea, si infila nel mammuth senza dover saldare nulla, e in piu si possono recuperare tutti i cavi dei vecchi alimentatori.


questa è la parte posteriore. lo scatolotto pendente è l'inverter del neon, che andrà posizionato in corrispondenza del buco rettangolare, non appena decido che piastrina metterci per fissarlo

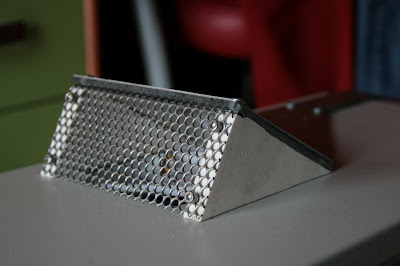

particolare del convogliatore d'uscita. viteria inox in pollici, griglia ricavata da vecchio scanner a tamburo, i fianchetti sono da stuccare e verniciare ovviamente.




vista superiore

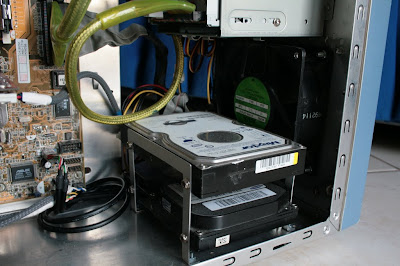

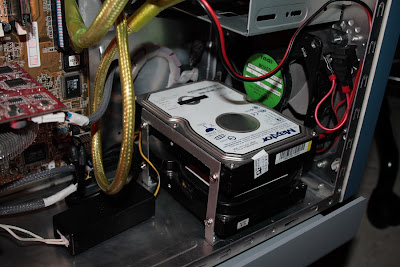

zona dischi rigidi

[RedWolfwere]

Ottimo reportage!

[Makkio]

pensa che ti ripensa, alla fine penso che farò blu l'interno e bianco a specchio l'esterno..
stavo pensando anche ad un supporto "monobraccio" per i dischi rigidi...

[RedWolfwere]

Il monobraccio deve essere bello robusto per reggere alle torsioni; fai attenzione a dove vuoi fissarlo, il punto scelto dovrà reggere tutto il peso e la trazione.

[Makkio]

infatti, l'intenzione era di ricavarlo dal pieno, non uso la fresatrice da un pò di tempo e quindi volevo approfittarne.

l'attacco in effetti è una cosa critica che non avevo ancora valutato, in quanto il fondo del case non è particolarmente robusto...comunque nulla che non si possa risolvere con abbondante...METALLO

p.s. tra l'altro penso che ne realizzero due esemplari di supporto...uno per questo muletto, l'altro per il pc principale, dato che devo aggiungergli un disco rigido.

[Pidol]

dhehe, ottima pensata quella della presa d'aria superiore!

[G-Baby]

Cavolo ottime foto! Bene illuminate

Comunque il plexy che devi illuminare sul perimetro é di soli 3 mm giusto?

[Makkio]

si si!

[G-Baby]

E se tu metti una striscia led perpendicolare alla lastra di plexy non vengono illuminati i bordi?

[Makkio]

se ho capito bene quel che vuoi dire, suppongo di si, ma considerando quanto costa na ledstrip rossa, non credo ne valga la pena, led rossi ad alta luminosità invece ne ho un bel pò. Alla fin fine questo mod è fatto quasi completamente con materiali di recupero...
